Masque de soudure PCB | IDH et classe 3 | Aérospatiale et défense médicale | DuxPCB

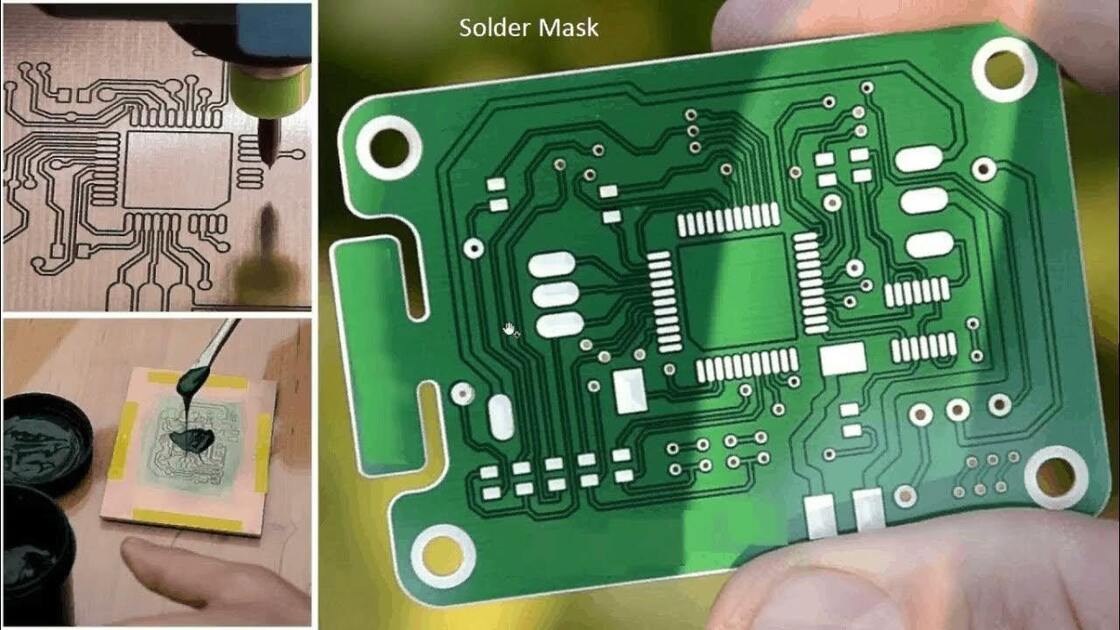

Présentation du masque de soudure PCB
Dans l'électronique de haute fiabilité, le masque de soudure pour PCB est plus qu'un simple revêtement vert protecteur ; il s'agit d'une barrière diélectrique essentielle qui empêche les ponts de soudure dans les composants CMS à pas fin et protège les traces de cuivre de l'oxydation. Pour les cartes HDI (interconnexion haute densité) et IPC classe 3, DuxPCB utilise des résistances de soudure avancées photoimageables liquides (LPI) pour garantir un enregistrement et une isolation précis. Nos processus sont conçus pour répondre aux exigences exigeantes des secteurs de l'aérospatiale, du médical et de la défense, où la fabrication zéro défaut est la référence.
Enregistrement et précision du masque de soudure pour HDI
Les conceptions modernes à grande vitesse nécessitent des barrages de masque de soudure ultra-fins pour isoler les plots étroitement espacés sans compromettre la zone soudable. DuxPCB atteint des tolérances d'enregistrement aussi basses que +/- 1 mil, garantissant que même les empreintes BGA et QFN les plus complexes restent exemptes de barrages de soudure sur les plots. Notre processus de revêtement sous vide élimine les bulles d'air et garantit une couverture à 100 % sur les bords des traces, ce qui est essentiel pour empêcher la migration électrochimique dans les environnements difficiles.
LPI vs film sec pour les missions de haute fiabilité
Alors que les masques de soudure à film sec offrent une uniformité pour les surfaces planes, le LPI (Liquid Photoimageable) reste la référence en matière de cartes avec des vias à rapport d'aspect élevé et une topographie de surface complexe. DuxPCB exploite la technologie LPI pour fournir une adhérence supérieure aux matériaux exotiques et garantir que les structures via-in-pad (VIPPO) sont correctement tendues ou branchées. Cette résistance thermique et chimique est essentielle pour les cartes soumises à de multiples cycles de refusion ou fonctionnant dans des systèmes aérospatiaux à hautes vibrations.
Tableau des capacités techniques
| Propriété | À base d'époxy | À base d'acrylique | À base d'uréthane |
|---|---|---|---|
| Adhésion | Excellent | Bien | Très bien |
| Résistance chimique | Excellent | Bien | Très bien |
| Flexibilité | Faible | Excellent | Bien |
| Résistance thermique | Haut | Modéré | Haut |
| Rigidité diélectrique | Haut | Modéré | Haut |
| Caractéristiques | Barrages de masque de soudure ouverts | Barrages de soudure masqués par l'ombre | Barrage de masque de soudure circulaire |
|---|---|---|---|
| Difficulté | Simple | Modérément complexe | Complexe |
| Protection des soudures | Protection de base | Protection supérieure | Protection maximale |
| Densité des composants applicables | PCB normal ou pas large | Composants étroitement espacés, PCB haute densité | Composants à pas fin, nombre de broches complexe élevé |
| Finition Cuivre Poids | Barrage du Masque Vert | Autre barrage de masque de couleur |
|---|---|---|
| Finition cuivre ≤ 1oz | 4 millions | 5 millions |
| Finition cuivre ≤ 2oz | 7 millions | 9 millions |
| Attribut | Spécification de capacité DuxPCB |
|---|---|
| Marques de masques de soudure | KSM-S6189, Taiyo PSR-4000 G23K (vert), ABQ RS-2000 V-5 (violet) |
| Couleurs du masque de soudure | Vert, Jaune, Noir, Bleu, Rouge, Blanc, Orange, Violet, Rose, Vert Mat, Noir Mat |
| Trace du couvercle du masque de soudure | 2 mil (Autoriser en partie 1,5 mil) |
| Épaisseur du masque de soudure | Max : 25 um (double impression) ; Standard : 10-18um (impression unique) |
| Couverture des bords du tracé | ≥ 5um |
| Taille maximale via pour la prise | 0,5 mm |
Pourquoi s'associer à DuxPCB ?
FAQ sur l'ingénierie
Quel est le masque de soudure minimum que DuxPCB peut atteindre ?Pour le cuivre standard de 1 once, nous pouvons maintenir un barrage de masque de soudure vert de 4 mil. Pour des poids de cuivre plus élevés ou des couleurs différentes, les exigences en matière de barrage augmentent légèrement pour maintenir l'intégrité structurelle.
Comment assurer la couverture du masque de soudure sur les bords des traces ?Nous utilisons des cycles de double impression pour les cartes à haute fiabilité afin de garantir que l'épaisseur au bord de la trace est ≥ 5 um, évitant ainsi l'exposition et les courts-circuits potentiels.
DuxPCB peut-il fournir des finitions mates spécifiques pour les applications optiques ?Oui, nous proposons des finitions vert mat et noir mat pour réduire la réflexion de la lumière, ce qui est essentiel pour les équipements médicaux et industriels basés sur des capteurs.
Pour la fabrication de PCB critiques, soumettez vos fichiers Gerber dès aujourd'hui pour un examen DFM complet et une application de masque de soudure de haute précision.
