| ब्रांड नाम: | DuxPCB |
| मॉडल नंबर: | पीसीबी सतह खत्म |
| MOQ: | 1 टुकड़ा |
| कीमत: | Negotiable / Based on layer and complexity |
| डिलीवरी का समय: | प्रोटोटाइप के लिए 3-5 दिन, बड़े पैमाने पर उत्पादन के लिए 7-10 दिन |
| भुगतान की शर्तें: | मनीग्राम, वेस्टर्न यूनियन, टी/टी, डी/पी, डी/ए, एल/सी |

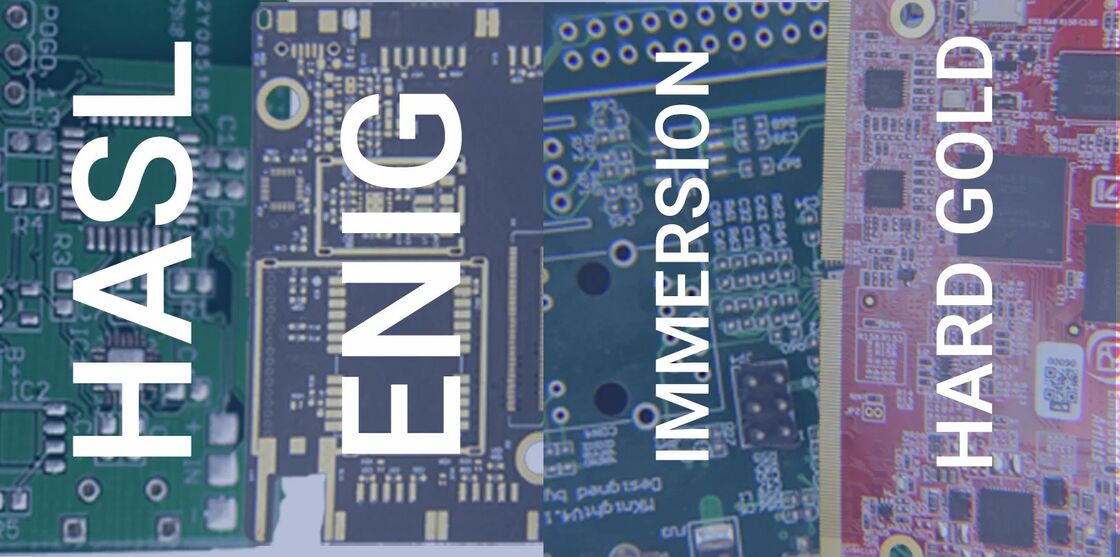

पीसीबी सरफेस फ़िनिश का अवलोकन
उच्च-विश्वसनीयता वाले इलेक्ट्रॉनिक्स विनिर्माण में, पीसीबी सरफेस फिनिश कॉपर सर्किटरी और घटक सोल्डर जोड़ों के बीच महत्वपूर्ण इंटरफ़ेस के रूप में कार्य करता है। क्लास 3 एचडीआई डिज़ाइन और फाइन-पिच एसएमटी अनुप्रयोगों के लिए, उपयुक्त फिनिश का चयन करना केवल शेल्फ जीवन का मामला नहीं है, बल्कि सिग्नल की अखंडता सुनिश्चित करने और कठोर वातावरण में ऑक्सीकरण को रोकने के लिए एक आवश्यकता है। DuxPCB में, हम ENEPIG और हार्ड गोल्ड प्लेटिंग जैसे उन्नत फिनिश में विशेषज्ञ हैं, जो नियंत्रित प्रतिबाधा निशान के लिए सख्त सहनशीलता नियंत्रण बनाए रखते हुए BGA घटकों के लिए एक पूरी तरह से समतल सतह प्रदान करते हैं। चाहे उच्च-आवृत्ति त्वचा प्रभाव का प्रबंधन करना हो या सोने-तार बंधन को सुनिश्चित करना हो, हमारी सतह फिनिश प्रक्रियाएं एयरोस्पेस, रक्षा और मेडिकल इलेक्ट्रॉनिक्स सहित मिशन-महत्वपूर्ण क्षेत्रों के लिए अनुकूलित हैं।
सिग्नल इंटीग्रिटी और सोल्डर ज्वाइंट विश्वसनीयता
हाई-स्पीड डिजिटल डिज़ाइन के लिए, पीसीबी सरफेस फ़िनिश का चुनाव माइक्रोवेव आवृत्तियों पर सम्मिलन हानि और त्वचा प्रभाव को महत्वपूर्ण रूप से प्रभावित करता है। मानक एचएएसएल के विपरीत, जो मोटाई में भिन्नता और सिग्नल विरूपण का परिचय दे सकता है, हमारी ENIG और ENEPIG प्रक्रियाएं एक सपाट, गैर-छिद्रपूर्ण निकल-सोना अवरोध प्रदान करती हैं जो पूरे उत्पादन पैनल में लगातार प्रतिबाधा बनाए रखती है। इसके अलावा, अत्यधिक थर्मल साइक्लिंग स्थायित्व की आवश्यकता वाले चिकित्सा उपकरणों के लिए, हमारी विसर्जन चांदी और टिन प्रक्रियाओं की इंटरमेटेलिक वृद्धि के लिए निगरानी की जाती है, जिससे दीर्घकालिक सोल्डर संयुक्त विश्वसनीयता सुनिश्चित होती है और निचले स्तर की विनिर्माण सुविधाओं में अक्सर पाए जाने वाले 'ब्लैक पैड' दोषों को रोका जा सकता है।
तुलनात्मक अनुप्रयोग विश्लेषण
हमारी इंजीनियरिंग टीम असेंबली जटिलता और पर्यावरणीय जोखिम के आधार पर सतह फिनिश चयन का मूल्यांकन करती है। बहु-चक्र रिफ्लो प्रक्रियाओं के लिए, OSP (ऑर्गेनिक सोल्डरबिलिटी प्रिजर्वेटिव्स) एक लागत प्रभावी सपाट सतह प्रदान करता है लेकिन इसके लिए सख्त पर्यावरण नियंत्रण की आवश्यकता होती है, जबकि ENEPIG एक 'सार्वभौमिक' फिनिश प्रदान करता है जो सोल्डरिंग और वायर बॉन्डिंग दोनों का समर्थन करने में सक्षम है। एयरोस्पेस अनुप्रयोगों के लिए किनारे कनेक्टर्स पर उच्च पहनने के प्रतिरोध की आवश्यकता होती है, हमारी हार्ड गोल्ड प्लेटिंग सतह के क्षरण के बिना सैकड़ों संभोग चक्रों का सामना करने के लिए आवश्यक कठोरता (नूप कठोरता 130-200) प्रदान करती है।
तकनीकी क्षमता तालिका
| समाप्त प्रकार | उत्पादन पैनल का आकार | मोटाई समाप्त करें | पीसीबी मोटाई रेंज |
|---|---|---|---|
| एलएफ एचएएसएल/एचएएसएल लीड के साथ | न्यूनतम: 150x230 मिमी, अधिकतम: 520x650 मिमी | 1-40um | 0.5-3.5 मिमी |
| ENIG (इलेक्ट्रोलेस निकेल इमर्शन गोल्ड) | न्यूनतम: 150x230 मिमी, अधिकतम: 520x800 मिमी | नी: 100-200यू", एयू: 1-4यू" | 0.2-6.5 मिमी |
| लंबवत विसर्जन टिन | न्यूनतम: 60x80 मिमी, अधिकतम: 500x600 मिमी | 0.8-6um | 0.3-5.0 मिमी |
| क्षैतिज विसर्जन चांदी | न्यूनतम: 60x80 मिमी, अधिकतम: एक तरफ ≤500 मिमी | 6-12u" | 0.3-5.0 मिमी |
| ओएसपी (ऑर्गेनिक सोल्डरबिलिटी प्रिजर्वेटिव) | न्यूनतम: 60x80 मिमी, अधिकतम: एक तरफ ≤500 मिमी | 0.2-0.4um | 0.3-5.0 मिमी |
| कठोर/नरम सोना चढ़ाना | न्यूनतम: 150x230 मिमी, अधिकतम: 450x500 मिमी | 2-50यू" | 0.2-5.0 मिमी |
| ENEPIG (इलेक्ट्रोलेस निकेल इलेक्ट्रोलेस पैलेडियम इमर्शन गोल्ड) | न्यूनतम: 150x230 मिमी, अधिकतम: 520x800 मिमी | Ni: 100-200U", Au: 1-4U", Pd: 1-6U" | 0.2-6.5 मिमी |
| लेड/टिन चढ़ाना (नक़्क़ाशी प्रतिरोध) | मानक पैनल आकार | लीड सामग्री <100पीपीएम | उद्योग संबंधी मानक |
डक्सपीसीबी के साथ साझेदारी क्यों?
इंजीनियरिंग संबंधी अक्सर पूछे जाने वाले प्रश्न
प्रश्न: फाइन-पिच BGA के लिए ENEPIG की तुलना ENIG से कैसे की जाती है?
ए: ईएनईपीआईजी एक पैलेडियम परत पेश करता है जो ईएनआईजी में कभी-कभी देखी जाने वाली 'ब्लैक पैड' घटना को रोकता है, जिससे यह उच्च-विश्वसनीयता वाली फाइन-पिच बीजीए और सोने के तार बॉन्डिंग अनुप्रयोगों के लिए बेहतर विकल्प बन जाता है।
प्रश्न: आरएफ प्रदर्शन पर सतह फिनिश का क्या प्रभाव पड़ता है?
उत्तर: उच्च आवृत्तियों पर, 'त्वचा प्रभाव' के कारण मुख्य रूप से सतह पर करंट प्रवाहित होता है। हाई-लॉस निकल (जैसे ENIG) के साथ फ़िनिश क्षीणन बढ़ा सकते हैं। इन मामलों में, हम अक्सर सिग्नल प्रदर्शन को अनुकूलित करने के लिए इमर्शन सिल्वर या विशेष थिन-निकल ENEPIG की सलाह देते हैं।
प्रश्न: इमर्शन सिल्वर बोर्ड के लिए सामान्य शेल्फ जीवन क्या है?
उत्तर: वैक्यूम-सील्ड, एंटी-टार्निश पैकेजिंग में संग्रहीत होने पर हमारा इमर्शन सिल्वर फिनिश 6-12 महीने की शेल्फ लाइफ प्रदान करता है। हालाँकि, हम कक्षा 3 के वातावरण में इष्टतम सोल्डरेबिलिटी के लिए 3-6 महीने के भीतर असेंबली की सलाह देते हैं।
हमारी तकनीकी टीम से परामर्श करके अपने अगले मिशन-महत्वपूर्ण प्रोजेक्ट की विश्वसनीयता सुरक्षित करें। व्यापक इंजीनियरिंग समीक्षा और उद्धरण के लिए आज ही अपनी Gerber फ़ाइलें अपलोड करें।
