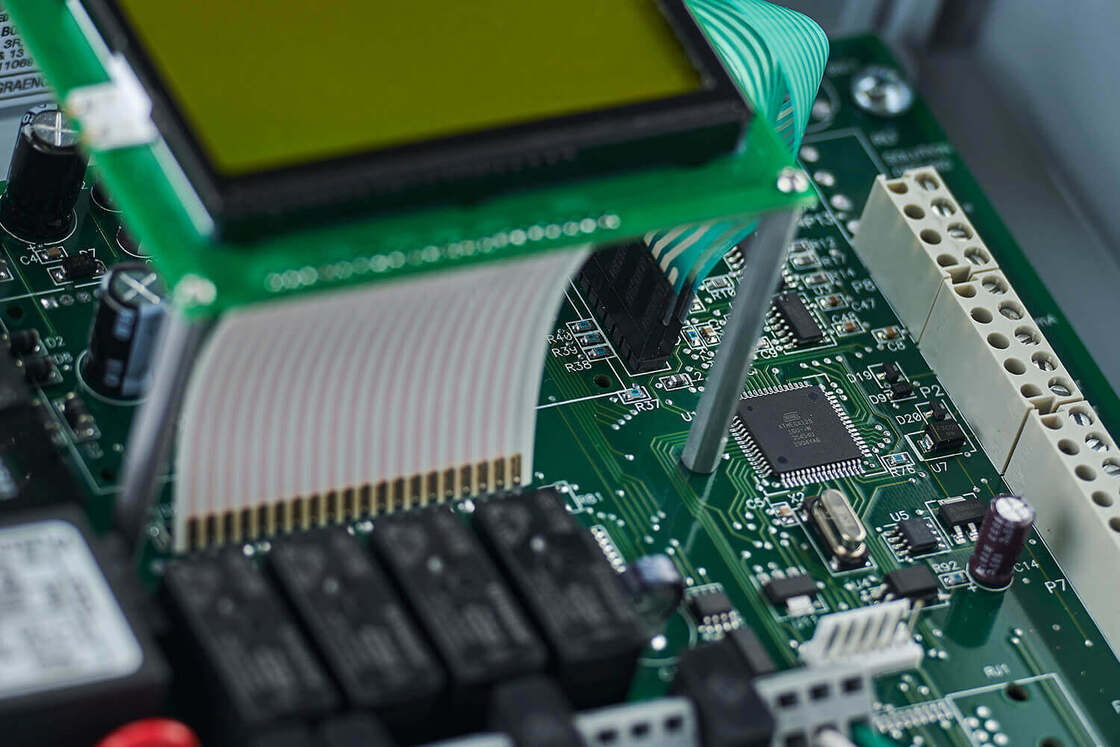

HDI Clase 3 Reunión de PCBA rígido flexible, Reunión de panel de control de precisión

DuxPCB se especializa en requisitos de ensamblaje de paneles de alta dificultad para aplicaciones de misión crítica en sectores donde la falla no es una opción.La transición de los diseños de PCB individuales a un panel listo para la producción implica equilibrar la estabilidad mecánicaEn el caso de las placas HDI y de clase 3, la panelización estándar es insuficiente.Implementamos rieles de proceso avanzados y geometrías de marco sacrificial para garantizar cero defectos durante la colocación y el reflujo de SMT de alta velocidadNuestro equipo de ingenieros se asegura de que cada diseño de panel se adhiera a estrictos estándares IPC para la electrónica aeroespacial, médica y de defensa.

En PCBA de alta densidad, las marcas fiduciarias son la referencia principal para la colocación de 01005 y BGA de tono fino.0 mm de diámetro con un 1.7 mm de abertura de la máscara de soldadura, colocada en el centro de los carriles de proceso de 5-10 mm.Esta configuración evita el sombreado del borde del transportador y proporciona la precisión submicrónica necesaria para el montaje de alta fiabilidadTambién integramos fiduciarios locales para componentes de tono ultrafinos para mitigar los efectos de la deriva de registro de tabla a tabla a través de grandes matrices.

La selección del método de separación mecánica adecuado es fundamental para mantener la integridad estructural y prevenir la tensión de los componentes.La puntuación en V se prefiere para tablas rectangulares sin componentes sobresalientes, que requiere un espesor residual preciso de 1/3 para evitar la rotura prematura y permitir una separación limpia.Utilizamos el enrutamiento de la pestaña con los agujeros de sello de la mordedura del ratónNuestro diámetro de agujero de sello estándar es de 0,55 mm con un espaciado de 0,35 mm, lo que garantiza una separación limpia sin dañar rastros internos sensibles o causar delaminación en laminados exóticos.

• 1. Solución de fallas de fabricación:We take on the complex panelization and assembly challenges—such as multi-design nested panels or ultra-thin flex arrays—that local shops or low-cost vendors reject due to yield risks and handling difficulty.
• 2Impedancia de precisión e integridad de la señal:Nuestros paneles incorporan cupones de prueba especializados y diseños controlados con precisión para mantener la continuidad de impedancia en toda la matriz,Cuando los procesos de los competidores suelen sufrir de deriva de registro.
• 3- Dominio de materiales exóticos:Nos especializamos en laminados Rogers, Megtron y Arlon, nuestros requisitos de montaje de paneles explican las propiedades térmicas y CTE únicas de estos materiales,garantizar la eliminación de la delaminación en entornos adversos.
• 4Ingeniería avanzada de DFM:Cada diseño de panel se somete a una rigurosa comprobación de diseño para fabricación que detecta errores de diseño, violaciones de espacio libre y debilidades estructurales antes de que lleguen a la planta de producción.

P: ¿Por qué se requieren fiduciarios en los rieles de los paneles en lugar de solo en las tablas individuales?
R: Los fiduciales a nivel de panel permiten a las máquinas SMT corregir las variaciones de tabla a tabla y el estiramiento del panel durante el reflujo,que es esencial para colocar componentes de tono fino en una gran matriz de producción con precisión submicrónica.

P: ¿Cuál es el riesgo de colocar componentes demasiado cerca de una línea de puntuación de V?
R: Las tensiones mecánicas durante el proceso de desmontaje pueden causar grietas en el condensador cerámico o fracturas en las juntas de soldadura.0 mm para componentes sensibles SMD cerca de líneas de puntuación.

P: ¿Cómo maneja los paneles con diseños de tablero mixto?
R: Nos especializamos en 'paneles familiares' para prototipos de defensa y médicos.Requerimos tab-enrutamiento para geometrías diferentes para mantener la integridad estructural durante el manejo y para garantizar la distribución térmica uniforme durante el reflow.

Para proyectos complejos de alta fiabilidad, la precisión comienza con el panel.Póngase en contacto con nuestro equipo de ingeniería hoy para revisar su diseño de la matriz o subir sus archivos de Gerber para un análisis completo de DFM y presupuesto técnico rápido.
